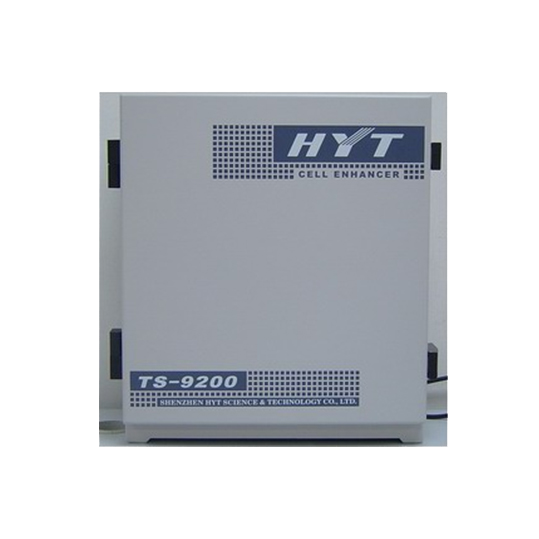

TS-9200基站信號增強器，是一種雙向的信號放大器，提供對講機和基站之間的雙向通信。它既可以應用于室外，有效補充基站覆蓋范圍，解決信號盲區問題；也可以作為信號源應用于室內分布系統，解決室內信號弱的問題，該設備采用近，遠端機分體式設計，可選擇射頻電纜和光纖鏈路等多種信號傳輸方式，組網方式靈活，滿足不同條件區域的補盲需求，TS-9200基站信號增強還具有很好的兼容性，可以廣泛應用于常規通信系統、MPT-1327模擬集群通信系統、LTR模擬集群通信系統、TETRA、iDEN、APCO25等數字集群通信系統。
一、產品介紹
TS-9200基站信號增強器，是一種雙向的信號放大器，提供對講機和基站之間的雙向通信。它既可以應用于室外，有效補充基站覆蓋范圍，解決信號盲區問題；也可以作為信號源應用于室內分布系統，解決室內信號弱的問題，該設備采用近，遠端機分體式設計，可選擇射頻電纜和光纖鏈路等多種信號傳輸方式，組網方式靈活，滿足不同條件區域的補盲需求，TS-9200基站信號增強還具有很好的兼容性，可以廣泛應用于常規通信系統、MPT-1327模擬集群通信系統、LTR模擬集群通信系統、TETRA、iDEN、APCO25等數字集群通信系統。
二、功能特點
（1）采用模塊化設計，易于維護
TS-9200基站信號增強器內低噪放，選頻器，功放等主要功能器件均采用模塊化設計，一旦設備出現故障，只需更換相應模塊，即方便維護，又有效減少設備故障時間。
（2）具有防塵、防潮、防水功能
TS-9200基站信號增強器通過IP55實驗，能夠有效的防止灰塵堆積和雨水滲入對設備產生的損害。
（3）采用公網移動通信技術實現遠程監控，方便用戶維護和管理
TS-9200基站信號增強器通過在設備主機和控制中心分別加裝無線MODEM（800M,900M可選）,并插入公網SIM卡傳輸短數據，實現遠程參數設置，狀態查詢和告警上報等功能。
（4）采用SDR數字技術選擇工作信道
采用SDR數字技術選擇工作信道及多信道選擇單元，有效屏蔽不相關信道的信號，對空間信號進行有選擇的放大，保證轉發信號頻率的純凈度，同時確保輸出功率的穩定。
由上圖可看出通過輸入、輸出頻譜的對比發現屏蔽掉了不相關的信道，對信號進行了有選擇的放大。
（5）具有ALC自動電平控制，保護設備穩定工作
可通過電平指示檢測功放輸出功率，當輸出功率達到上限值時，再增加接入信號強度，輸出功率不變，從而在信號異常的時候有效的保證設備正常運行。
（6）采用數控衰減方式，靈活調節系統增益
通過在低噪放內插入數字電調衰減器，實現系統增益的靈活調節，增益可調范圍> 30dB。
（7）采用近端機和遠端機設計，隔離有保證，工程安裝方便
收發分開設計，隔離有保證，工程安裝方便方便；更適合基站信號的接收和室內分布系統的設計。（預留給連接饋線損耗為30dB。在350MHz上，每百米7/8饋線損耗約為2.5dB，1/2饋線損耗約為4.5dB，這樣近端機和遠端機之間可以拉遠約6～7百米，光纖可拉10—20公里）
（8）信道閑時自動關閉
在覆蓋區下沒有終端呼叫時，多信道選擇模塊自動將相應通道關閉，有效降低噪聲系數的引入，保證基站接收靈敏度，以盡可能的減少對基站的影響。
（9）監控液晶面板（選配）
TS-9200自帶監控液晶面板，可以查詢和設置輸出功率，設備增益，信道號，功放開關狀態，功放輸出功率門限等主要參數，方便用戶日常維護和管理。
以上產品資料均來自廠家官方網站或公開發布的資料，若對上述資料有疑問請咨詢生產廠家，網址：www.hytera.com，電話：400-830-7020。
由于廠家技術的不斷發展，以上指標數據若有變更，以廠家的新發布資料為準，恕不另行通知。
| TS-9200 | 下行鏈路 | 上行鏈路 |
| 頻率范圍 | 361～366MHz | 351～356MHz |
| 輸入電平 | -85 ～ -45dBm | -105 ～ -65dBm |
| 增益 | ≥110dB | ≥110dB |
| 輸出功率 | 37dBm | 37dBm |
| 噪聲系數 | / | ≤5dB |
| 衰減范圍 | ≥30dB（增益調節步長1dB） | |
| 帶內波動 | ≤3dB | |
| 互調衰減 | ≤ -50dBc @30kHz | |
| 雜散發射 | ≤-36dBm @ 9KHz ～ 3GHz | |
| 輸入、輸出阻抗 | 50Ω | |
| VSWR | ≤1.50：1 | |
| 接頭形式 | N型母頭 | |
| 工作溫度 | -30℃～+60℃ | |
| 環境濕度 | ≤ 95% RH | |
| 防水防塵級別 | IP55 | |
| 供電方式 | AC180～260V（45～55Hz）/DC-40～-55V | |
| 監控方式 | PC機（本地監控或遠程監控） | |
| 尺寸（長x寬x高） | 460x400x202mm | |
| 重量 | 25kg | |
